Мощная домашняя электростанция за копейки


Привет всем читателям СхемаФорума. Вот мощная электростанция, сделанная своими руками, с аккумулятором большой емкости. Идея получила реализацию так как недавно достался литий-ионный аккумулятор на 24 В (6s) от электромобиля — мощность получается 2,6 кВтч. К нему BMS 6S, пассивный балансир, блок питания импульсный 24 В 150 Вт, преобразователь 300 Вт с ограничением тока для зарядки аккумулятора и монитор ячейки.

В качестве кулера использовался высокоскоростной вентилятор от сервера, купленный за копейки и постоянно подключенный к шине 5 В (меньше скорость – меньше шума). Меньший вентилятор охлаждает BMS.

Полный синусоидальный инвертор 24 – 220 В, использованный в конструкции, дает до 300 Вт постоянной мощности, но больше и не надо – смысл в том, чтобы зарядить ноутбук, подключить лампу или телевизор в случае чего, а не воду кипятить в 2 кВт чайнике (для этого газовая плитка есть).

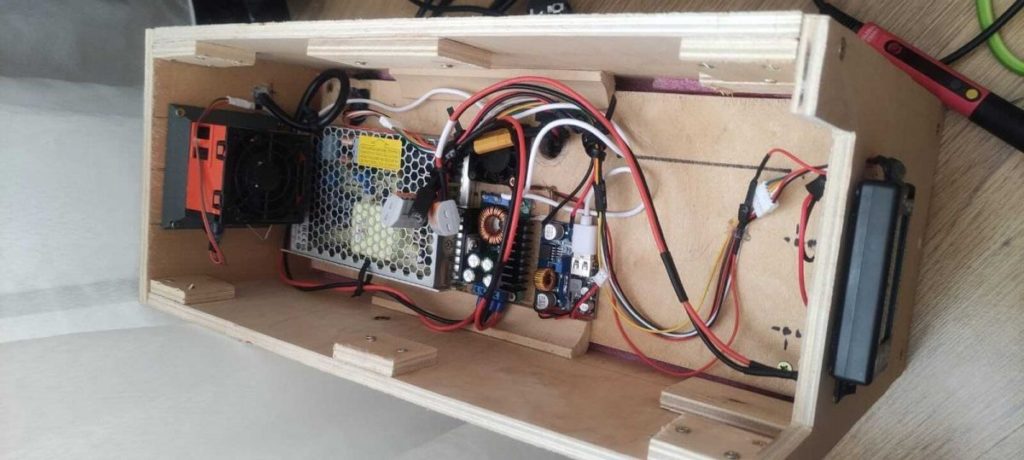

Для удешевления и упрощения помещено все это дело в фанерный корпус. Идеально не получилось и нужно было бы все это обработать, зашпаклевать и покрасить, но пока нет времени.

Параметры электростанции

  • – мощность 2,6 кВтч
  • – 4 порта USB для зарядки, в том числе 3 с поддержкой быстрой зарядки
  • – полносинусный преобразователь 300 Вт
  • – зарядка 220 В
  • – контроль уровня заряда и напряжения каждой ячейки на дисплее на передней панели
Интересное на схемафоруме:
Радиоконструктор колонка с Bluetooth

Калибровка схем и модулей

Напряжение источника питания ИБП 25,5 В. Напряжение зарядного устройства аккумулятора 24,2 В. Ток зарядки максимум 5 А.

Главный выключатель отключает аккумулятор и BMS от других электронных компонентов. Его активация активирует главный вентилятор, вентилятор BMS и преобразователи. Балансир и целевой измеритель напряжения пакета остаются постоянно подключенными к аккумулятору, но потребляют мало энергии.

Общая стоимость устройства вышла ниже 20000 рублей. Стоимость коммерческих решений – до 150000, но там больше мощность инвертора, управление по Bluetooth, больше портов USB. Хотя для простых домашних целей вполне хватит и такой электростанции.

Упрощение конструкции при повторении

Если использовать батарею на 20 В, то вероятно можно было бы питать ноутбук от нее без инвертора, потому что нужно 220 В переменного тока -> 24 В постоянного -> 220 В переменного -> 20 В постоянного. Ноутбук может питаться от определенного диапазона напряжения. Наверняка есть и лампы, которые можно запитать напряжением сразу от АКБ без инвертора. Для измерения заряда достаточно знать, что напряжение на аккумуляторе не упало ниже определенного значения. То есть в простейшем варианте какой-то аналоговый вольтметр поставить.
