Блок питания, питающий компьютер от 12 В (схема на базе ATX)

Обычный домашний компьютер требует много всяких напряжений — 12, 5, 3 вольта и так далее, поэтому просто так его от 12-ти вольтовой (например автомобильной) линии не запитать. А если всё-таки надо? Вопрос решаемый. Вот стандартный с виду блок питания ATX, но питание идёт от 12 В, а не от сети 220 В. Работает нормально и дает максимум 5 А. Трансформатор является типичным от ATX, на первичке 2×5 и вторичке 5, 4, 4, 5 витков провода.

Получилась действительно хорошая вещь, хотя брать настольный компьютер в поездку придётся не часто — для этого есть портативные компьютеры.

Конечно самый простой простой метод задействовать автомобильный преобразователь, но при двойном преобразовании будет весьма серьёзное снижение КПД, плюс не факт что всё согласуется как надо.

В общем блок питания очень хороший и несложный, любой может его сделать, схема довольно проста, а детали легко достать с разборки.

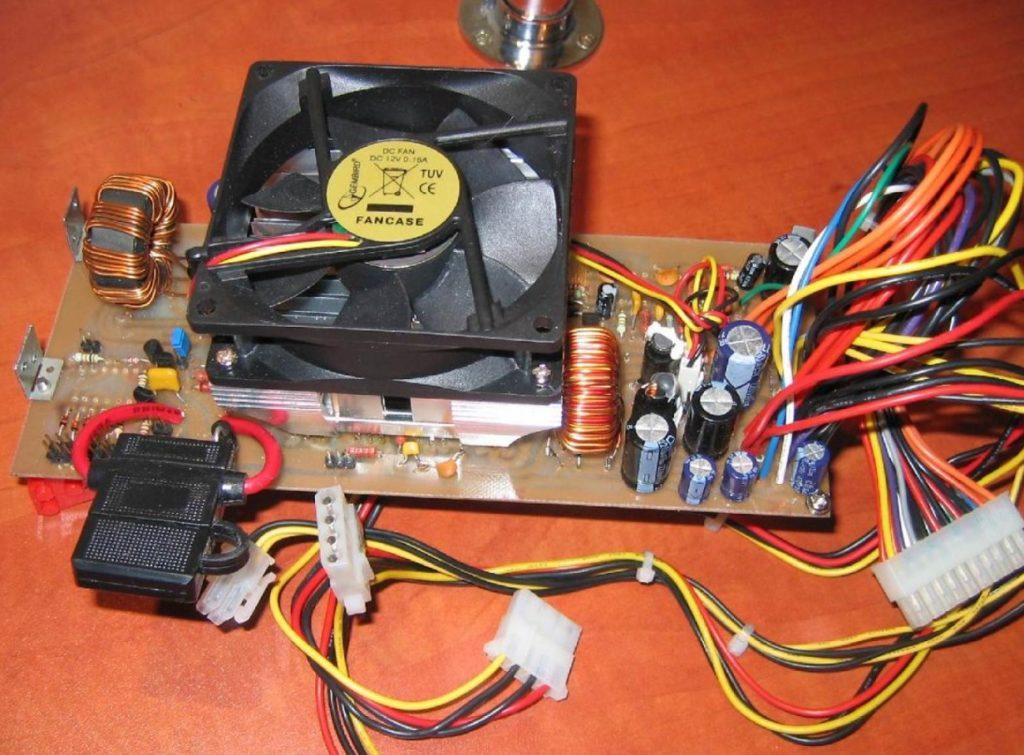

Схема преобразователя для питания ПК

Но эта простота также имеет некоторые недостатки. Самым большим из них является отсутствие защиты от короткого замыкания — это опасно если материнская плата повреждена. До того, как перегорит предохранитель, инвертор может успеть задымиться. Другим недостатком также является отсутствие гальванической развязки между корпусом автомобиля и корпусом компьютера, это может привести к образованию контуров заземления, проникновению помех и так далее. Кроме того, энергоэффективность линии + 3,3 В очень ограничена, поскольку это напряжение идёт от линейного стабилизатора. Поэтому была разработана версия с разделением массы:

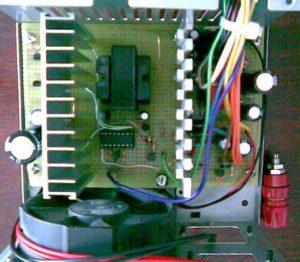

БП можно было бы миниатюризировать еще больше, но не хотелось искать другой корпус — от ПК удобен.

Работает схема в диапазоне 10-15 В на входе. Что касается мощности, можно оценить в около 150 Вт. Подключали старый AT ПК, он должен брать около 10 А при 14 В.
