Что делать если смартфон не заряжается и не включается

Рано или поздно это должно было случиться — ваш любимый телефон при нажатии на кнопку не включился… Для выявления неисправностей смартфонов с зарядкой определите:

  • напряжение зарядки на входе,
  • напряжение на разъеме аккумулятора (не напряжение аккумулятора),
  • напряжение на схемах стабилизации и зарядки,
  • потребление тока когда отключено, запуск, stanby (в зависимости от поведения устройства).

У вас должно быть устройство, называемое мультиметром, это устройство должно содержать три опции:

  1. измерение напряжения
  2. измерение тока — проверка целостности цепи (обычно известная как тестер диодов)
  3. измерение сопротивления

Еще одно нужное приспособление — отвертка с крестиком (или звездочкой нужного размера), совпадающая с винтами, которыми было прикручено мобильное устройство.

Это лишь предварительное оборудование, но без знания компонентов SMD и без паяльной станции будет нелегко…

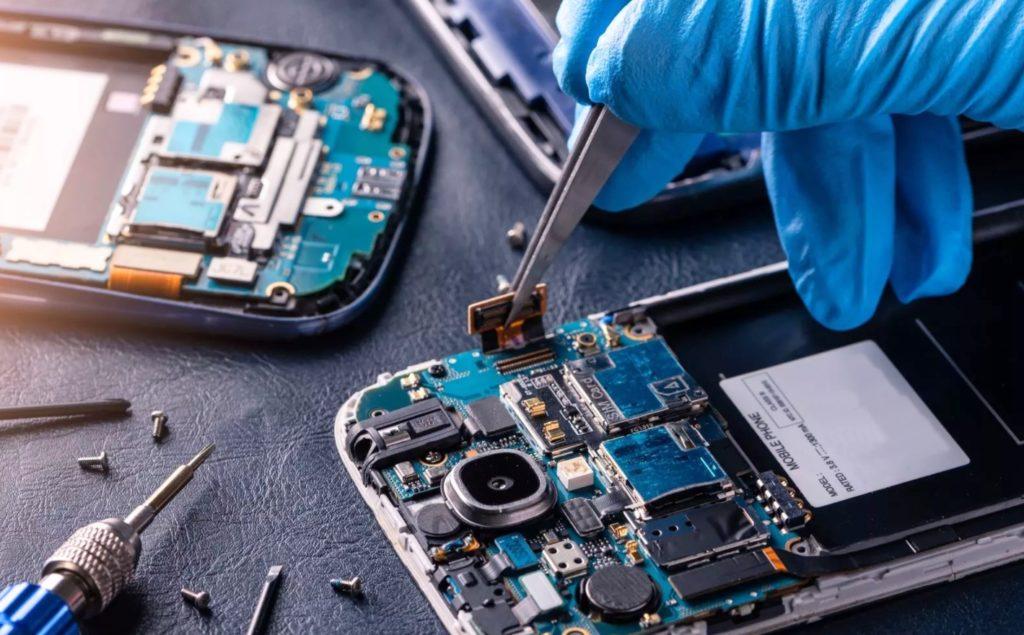

Отверткой открутите винты, теперь можем открыть корпус, не ломая его — великолепно! Если у вас получился этот несложный трюк, можно переходить ко второму этапу.

Найдите вход питания и разъем аккумулятора

Используя прибор для измерения напряжения, проверьте напряжение на входе устройства, затем отсоедините батареи и проверьте напряжение на разъеме батареи в устройстве.
Этим способом выясняем, подано ли напряжение на разъем аккумулятора.
Если это так, то в отсутствии зарядки виноват аккумулятор, если нет — виноват телефон.

Теперь кое-что для продвинутых, установив мультиметр на измерение напряжения, найдите микросхему, отвечающую за зарядку аккумулятора — следует провести измерения, на каком элементе напряжение пропадает (не передается далее).

Еще одна форма неисправности — короткое замыкание элемента — чаще всего элемент нагревается.
Короткое замыкание можно проверить, переключив на прозвонку тестер. Но следует помнить, что некоторые элементы конструкции, например предохранители, должны показывать «короткое замыкание», а резистор, показывающий короткое замыкание, поврежден (резисторы с очень низким сопротивлением являются исключением из этого правила).

Если на этом этапе вы не знаете что делать дальше, обратитесь в сервисный центр, прежде чем нанесете еще больший ущерб, расковыряв смартфон по полной программе.

Однако если все же хотите побороться сами, то открыв тему на форуме по ремонту мобилок, дайте маркировку преобразователей и данные измерения напряжения до и после этих схем.

Также будет полезно указать ток, который потребляет устройство перед включением (зарядкой) и при попытке его запуска (нажатие кнопки питание). Всем успехов!
