Обман от китайского фонарика LED


Недавно купили фонарик на Aliexpress. Параметры, если верить продавцам – 500 мАч, 3…5 часов света, 800 люмен, режимы 100%/60%/30%. Качество изготовления вполне приличное. Горит светодиод довольно ярко. Первое впечатление хорошее. Но спустя несколько минут яркость начинает падать.

Несколько попыток зарядки и получилось определить что через минуту фонарик начинает тускнеть автоматически. Пришло время разобрать его и посмотреть в чём проблема.

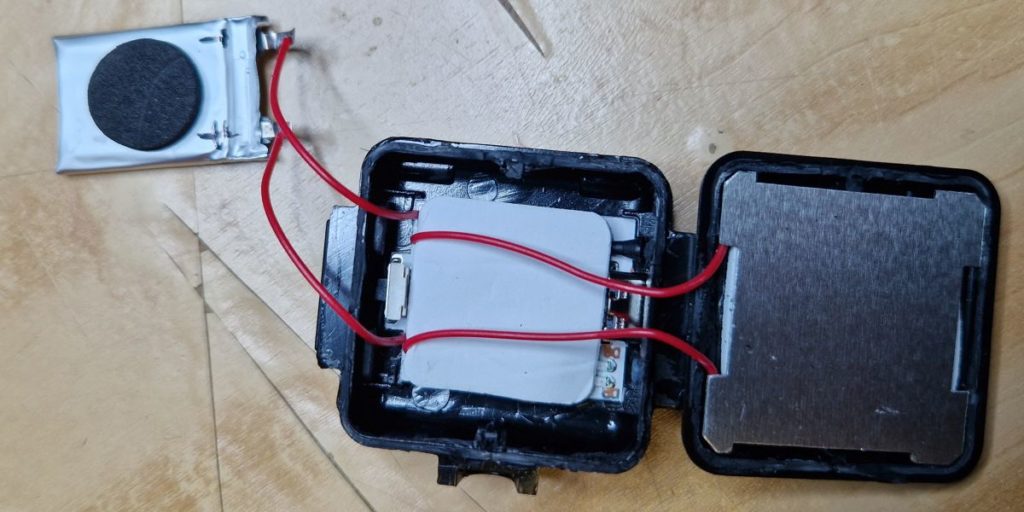

Вот крохотный литиевый аккумулятор. Маркировка 1200 мАч, при размерах 10x30x40 мм!


Не может быть, чтобы эта батарея была на 1200 мАч. Сравните с аккумулятором от Нокии 1000 мАч, мало того что в фонарике более чем в 2 раза меньше, так еще и тоньше.

Подключив осциллограф стало ясно, что светодиод управляется ШИМ с частотой 100 Гц.

Через минуту заливка начинает падать и через две она составляет 10% в среднем режиме и 5% в низком. Это 6-ти кратная разница между замером и тем, что говорит продавец.

Пришло время для теста на время горения. Зарядим его полностью (загорелся зеленый светодиод), включим низкий режим и станем ждать. Примерно через час напряжение на АКБ упало до 2,8 В и светодиод уже совсем слабенький по свечению стал. Решено снова зарядить и на этот раз измерить емкость аккумулятора. Подключили китайский USB-метр и когда загорелся зеленый светодиод, он показал 75 мАч. Где 500 мАч заявленные продавцом?

Интересное на схемафоруме:
Силовые драйверы на MOSFET: использование и переделка

Электрическая схема фонаря

Похоже падение на транзисторе при питании от USB 4,9 В не дало полной зарядки. Нашел другой блок питания: 5,2 В. Подключили его и он все еще заряжается. Дошло до 4,4 В и зеленый светодиод все еще не светит. Не желая рисковать, выключили его. Похоже либо отсутствует измерение напряжения батареи и через определенное время загорается зеленый светодиод, либо он неправильно откалиброван.

Анализ схемы. Микроконтроллер выглядит как PMS150G. Питание, выход PWM, более высокое напряжение от USB поступает на контакт 4, который имеет более широкий диапазон входного напряжения. Зарядный транзистор, по-видимому, управляется подтягиванием (у PMS150C только подтягивание).

Вывод 4 выполняет две функции. Обнаруживает подключение зарядного устройства (высокое состояние) и отключает зарядку (низкое состояние). Измерим ток короткого замыкания на контактах, управляющих светодиодами: 20-30 мА!

Так что при всём уважении к Китайпрому, иногда там попадается такой шлак, что только в мусорку…
