Повышение чувствительности репортерского микрофона

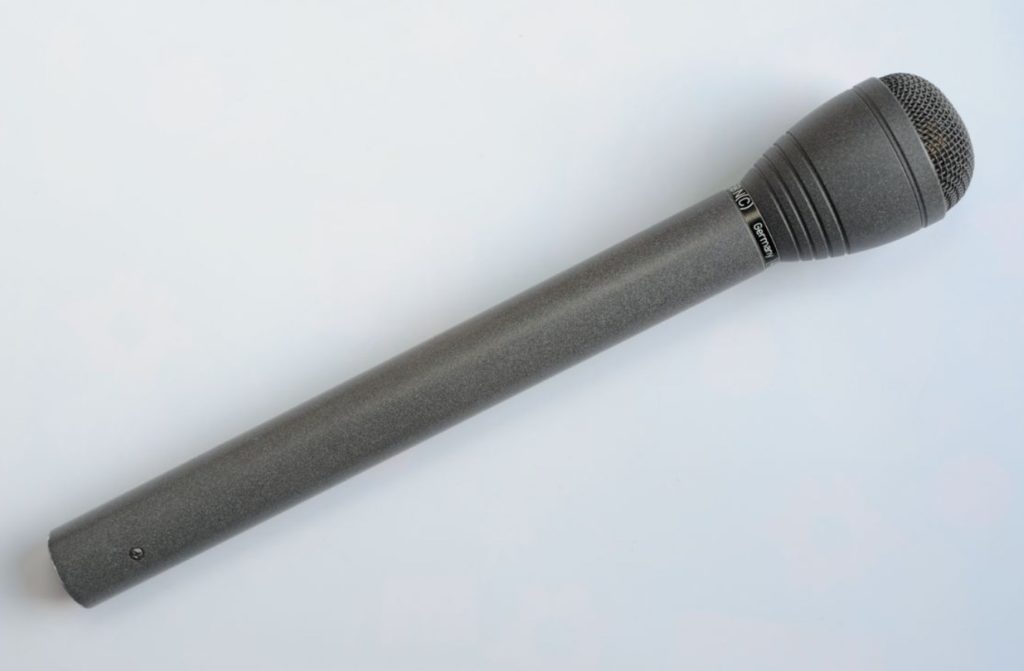

Тема этого поста — попытка создать ручной микрофон для случаев, когда человек говорит тихо и держит микрофон далеко ото рта. Для переделки выбран неисправный репортерский микрофон, который очень хорошо лежит в руке и имеет подходящую конструкцию. Виброустойчив и очень прочный. Изначально он имеет всенаправленную характеристику.


Внутри основного корпуса находится второй, подвешенный на резиновых пружинах. Динамический преобразователь заключен в латунный корпус с дополнительным фильтром. Однако у оборудования есть существенный недостаток – чувствительность всего -58 дБВ. Отсюда и возникла идея заменить динамический преобразователь на Panasonic WM-61A.

Собрана схема на небольшой универсальной макетной плате. Все это помещается в родной корпус без каких-либо люфтов.

Преобразование полностью обратимо. Ничего не приклеено термоклеем. Параллельно резисторам R9 и R11 припаяны конденсаторы емкостью 100 пФ. Резистор R8 заменен с 300 на 470 Ом. Схема требует подключения к предусилителю с фантомным питанием 48 В. На капсюле микрофона Panasonic вырезаем дорожку, соединяющую минусовой контакт с корпусом. Гнездо, в которое впрессован электретный картридж, соединено с массой. Резисторы смещения имеют допуск 0,1%. Сигнал выходит через разъем XLR.

Фото осциллограммы прилагается. Микрофон расположен рядом с динамиком, что излучает частоту 400 Гц. Уровень сигнала измерен на активном контакте XLR. Как видите, уровень довольно высокий и не искажен. Микрофон очень устойчив к любым ударам по корпусу и манипуляциям с кабелем.
