Встраивание модулей блютус в магнитофоны и музыкальные центры


Музыку сейчас все слушают через телефоны, но приятнее дома это делать с УНЧ и колонками. Вот переделка старенького музыкального центра в такой, который может воспроизводить громко и качественно музыку через Блютус, чего очень не хватает наушникам. Стандартно система включает в себя AM/FM-тюнер, проигрыватель компакт-дисков, магнитофон и вход AUX. Давайте сосредоточимся на последнем.

Можно подумать, что такая модификация бессмысленна, потому что кабель, соединяющий аудиовыход телефона с входом AUX, тоже делает свое дело, но лишний кабель снижает удобство (и теряется часто).

Поскольку вход AUX обычно не нужен, решено подключить его с модулем BT. Удалось определить часть, разрешающую запуск воспроизведения (управление соответствующим циклом напряжения, подаваемым на аналоговые входы процессора).


Вернемся к AUX. Было бы хорошо полностью отключать модуль BT, когда он не работает. Благодаря этому в эфир уходит меньше ненужных помех. Как проще всего это сделать? По умолчанию звуковой сигнал отключен, и только когда процессор получает информацию о готовности, звук разблокируется. Хорошее решение, ведь благодаря этому в динамиках меньше ненужных хрипов. Интересно, что сигнал общий для всех модулей, кроме AUX – у этого своя схема MUTE, что логично, ведь если бы проигрывался звук и кто-то что-то подключит к AUX, то будет смешение. И этот сигнал MUTE AUX использовался для включения модуля BT.

Конечно, это нельзя сделать напрямую по двум причинам. Во-первых, напряжение (близкое к 5 В) имеет очень низкий ток. На самом деле оно используется только как опорное для управляющих сигналов во всем устройстве и нагрузка его модулем BT вызывает падение напряжения, поэтому пришлось использовать дополнительный стабилизатор и сделать 5 В из гораздо более сильных 9 В в БП. Вторая причина заключается в том, что сигнал блокировки входа высокий (около 5 В), поэтому даже если 5 В были эффективными, он все равно включается, когда AUX отключен. Так что очень быстро была создана простейшая схема, которая включает Блютус при низком уровне MUTE.

Интересное на схемафоруме:
Самодельный радиопульт дистанционного управления

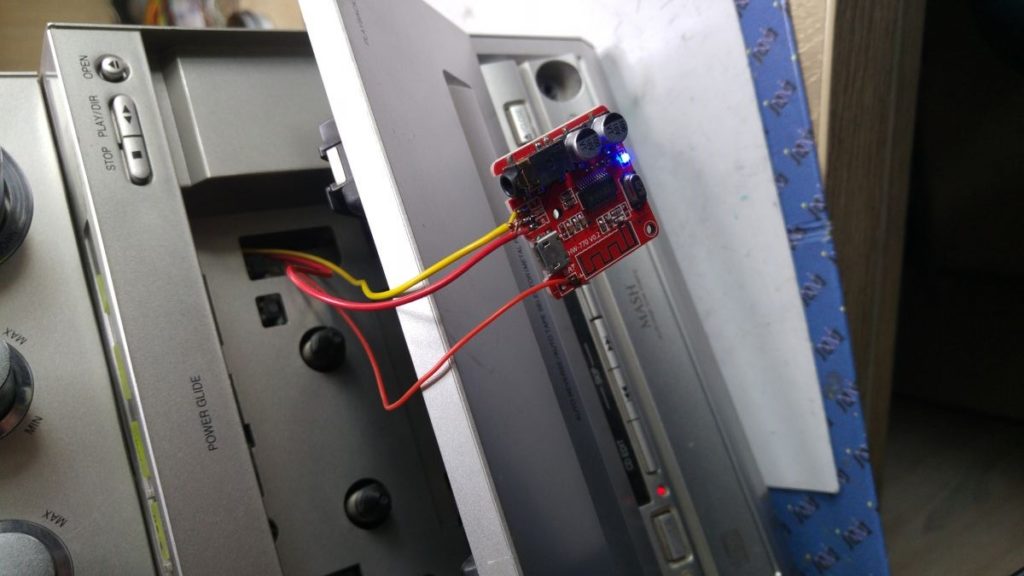

Все соединения показаны на картинках. Таким образом можно доработать практически любой магнитофон или музыкальный центр, чтоб слушать музыку через нормальный усилитель и колонки, а не портить слух наушниками.
