Сегодня, когда интегральные микросхемы стали неотъемлемой частью практически всех любительских электронных конструкций, возникает вопрос их тестирования. На первый взгляд это может показаться проблемой, но недавно в продаже на Али попалась вот такая недорогая (600 руб.) плата тестировщика всяких ОУ.
Содержание:
Популярность ОУ чипов в схемах
Разумеется, речь идет не о программируемых микросхемах или специализированных чипах для узкоспециализированных задач, а об интегральных усилителях, которые заняли прочное место в аудиотехнике. Эти микросхемы позволяют заменить множество дискретных компонентов (транзисторов, резисторов, конденсаторов) одним компактным элементом, что значительно упрощает схему и улучшает её параметры. Вместо того, чтобы вручную собирать предусилитель или корректирующий каскад на транзисторах, можно воспользоваться готовым операционным усилителем, требующим лишь нескольких дополнительных элементов. При этом итоговая схема может оказаться даже более качественной, чем её транзисторные аналоги, а также займет гораздо меньше места.
Но несмотря на все преимущества, для начинающего радиолюбителя такие микросхемы могут представлять загадку: как убедиться в их работоспособности? Конечно, можно измерять напряжения на выводах, сравнивая их с эталонными значениями, но это не всегда дает полный ответ. Поэтому возникает идея — проверить микросхему в действии, используя тестовый стенд.
Достаточно собрать простую схему с разъемом (8- или 14-контактной панелькой), источником питания и системой LED индикации. Большинство операционных усилителей имеют стандартную распиновку, поэтому одного тестера хватит для проверки различных моделей — как одиночных, так и двойных или счетверенных (содержащих один, два или четыре усилителя в одном корпусе).
Электронная часть тестера сводится к сборке одного, двух или четырех буферных каскадов и подаче на их входы сигнала от генератора. В качестве генератора можно использовать популярную микросхему 555, которая позволяет сформировать симметричный прямоугольный сигнал с невысокой частотой. Такой сигнал удобен тем, что его можно легко наблюдать визуально, подключив светодиоды к выходам усилителей.
Как определить исправность ОУ
Подавая на вход тестируемого усилителя симметричный прямоугольный сигнал, ожидаем увидеть такой же сигнал на выходе. Если светодиоды мигают должным образом, значит, микросхема работает. В противном случае можно говорить о неисправности.
Тестер можно запитать либо от симметричного источника (с положительным и отрицательным напряжением), либо от одиночного блока питания с искусственной «землей». Оба варианта имеют право на жизнь, но для наших целей достаточно и второго.
Готовый тестер или самодельный
Если вам не хочется собирать тестер самостоятельно, можно приобрести готовое устройство, например, на AliExpress. Такие тестеры уже собраны и настроены и требуют лишь подачи питания (обычно 12 В) и установки проверяемой микросхемы в разъем. Дальше остается только наблюдать за светодиодами и делать выводы о работоспособности чипов.
Видео обзор прибора

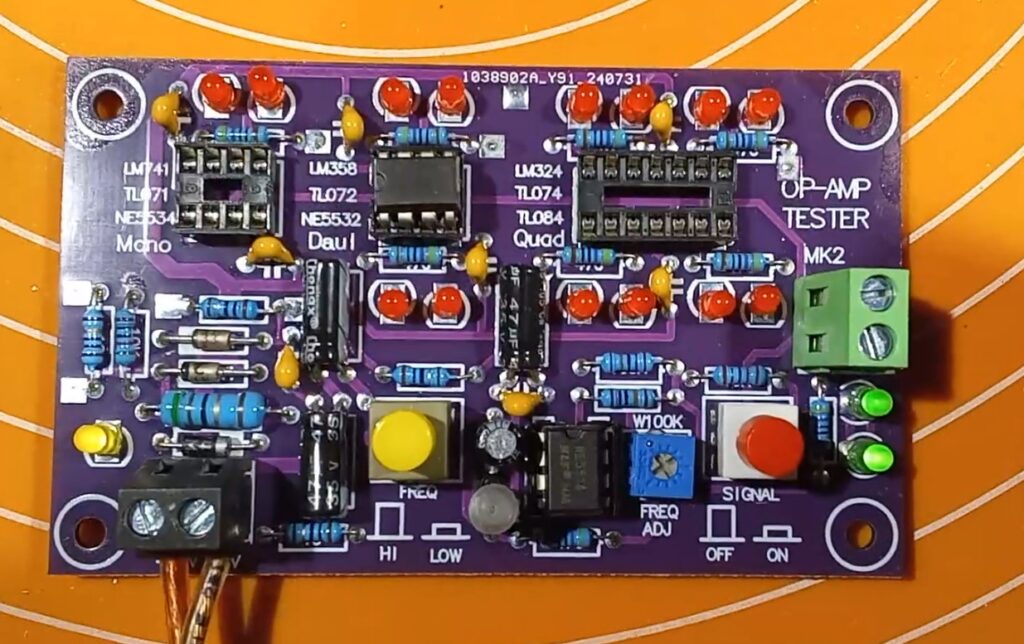

Сам генератор на NE555 уже стоит на плате, а нам остаётся лишь втыкать в панельки испытуемые микросхемы и нажимать пару кнопок. Одна кнопка – включает прибор, другая – ставит режим частотности. По перемигиванию светодиодов становится понятно, что всё работает как надо.
Вот таблица с характеристиками тестеров операционных усилителей:
| Параметр | Самодельный тестер | Готовый тестер (AliExpress) |
|---|---|---|
| Тип проверяемых ОУ | Одиночные, двойные, четверные | Одиночные, двойные, четверные |
| Источник сигнала | Микросхема 555 | Встроенный генератор |
| Индикация исправности | Светодиоды | Светодиоды |
| Питание | 12В, возможно симметричное | 12В, возможно симметричное |
| Уровень сложности | Средний | Низкий |
| Доступность | Требует сборки | Готов к использованию |
Практический опыт использования
Был собран подобный тестер несколько лет назад из-за необходимости проверить большое количество усилителей, извлеченных из старых устройств. Оказалось, что такая схема действительно удобна и позволяет быстро отбраковывать неисправные микросхемы. Более того, аналогичные тестеры предлагаются в интернет-магазинах, а значит, идея получила широкое распространение.
Конечно, вначале диагностика может показаться сложной, но с опытом вы научитесь безошибочно определять не только факт неисправности, но и её характер. Важно понимать, что операционные усилители содержат в своем корпусе почти полный усилительный каскад, что делает их тестирование весьма наглядным.
Подобные тестеры — полезный инструмент для любого радиолюбителя, особенно увлеченного аудиотехникой. Они позволяют быстро проверять операционные усилители без сложных измерительных приборов, что экономит время и упрощает работу. Так что, если у вас часто возникают задачи по проверке микросхем, стоит задуматься о создании или покупке такого устройства.
