Тороидальный трансформатор представляет собой уникальное устройство в форме тора, напоминающего по виду пончик. В отличие от классических трансформаторов с катушками, он обладает рядом преимуществ: более высокой эффективностью, компактными габаритами, а также сниженным уровнем вибраций и шума, что делает его востребованным в различных областях применения.
Содержание:
Правда у тороидальных трансформаторов есть особенность: при включении они могут потреблять значительные пусковые токи, достигающие нескольких ампер. Такой всплеск способен вызвать срабатывание автоматического выключателя. Для трансформаторов с номинальной мощностью свыше 300 ВА и первичным напряжением 220 В крайне важно применять схему плавного пуска на первичной обмотке, чтобы избежать подобных проблем.
Принципы работы схемы плавного пуска

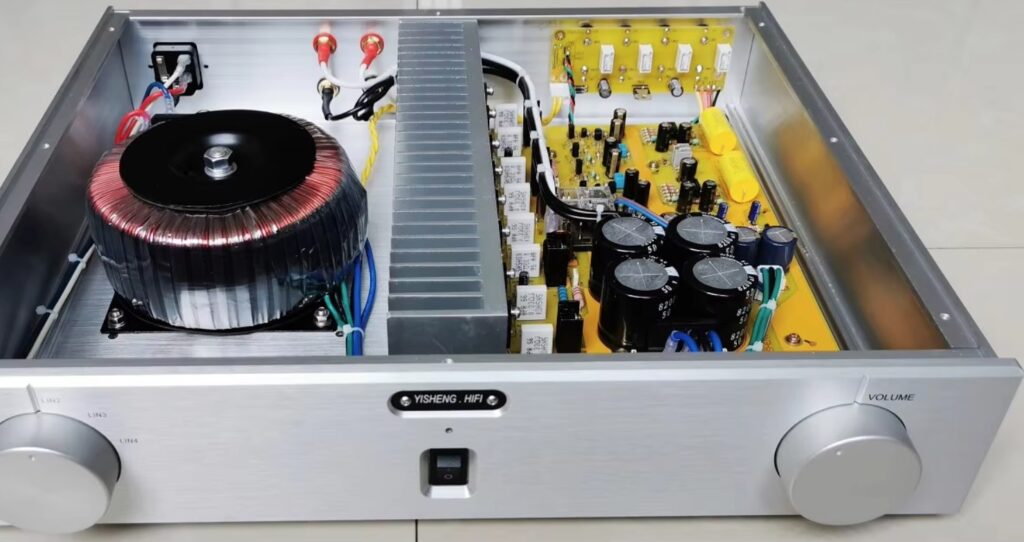

Разработанная схема плавного пуска отличается простотой и эффективностью, обеспечивая ограничение пускового тока при включении мощного тороидального трансформатора. В системах усилителей мощности такой подход также помогает предотвратить перегорание сетевых предохранителей в момент подачи питания.
Основой схемы является использование силового термистора с отрицательным температурным коэффициентом (NTC), включенного последовательно с источником переменного тока. В момент включения NTC-термистор обладает высоким сопротивлением, что позволяет существенно снизить пусковой ток. Через короткий промежуток времени, за счет саморазогрева, его сопротивление падает до минимальных значений, не оказывая влияния на нормальный режим работы трансформатора. После небольшой задержки термистор шунтируется контактами электромеханического реле, что обеспечивает стабильное функционирование системы.
Иными словами, схема ограничивает пусковой ток за счет последовательного подключения силового термистора к сети, который затем исключается из цепи посредством реле.
Особенности пускового тока трансформаторов
Пусковой может превышать ток насыщения в момент включения, что связано с магнитными свойствами сердечника. Это явление наблюдается даже при отсутствии нагрузки и разомкнутой вторичной обмотке. Величина пускового тока зависит от фазы переменного напряжения в момент включения:
- Если включение происходит в пике волны, пусковой ток минимален и соответствует току холостого хода.
- Если же включение совпадает с нулевым значением волны, ток может значительно превысить допустимые значения, достигая уровня насыщения.
Рекомендации по защите реле
Электромеханическое реле (ЭМР), несмотря на кажущуюся простоту, требует бережного обращения, особенно при работе с индуктивными нагрузками, такими как трансформаторы или соленоиды. Неправильное использование может привести к повреждению контактов реле — их свариванию или выгоранию. Основная угроза возникает в момент размыкания контактов, когда индуктивная нагрузка отключается, вызывая значительные переходные процессы.
Коммутационная способность реле для индуктивных нагрузок обычно ниже, чем для резистивных, из-за накопленной электромагнитной энергии. Кроме того, при работе с переменным током индуктивные нагрузки могут создавать пусковые токи, в 5–10 раз превышающие установившиеся значения, что дополнительно усложняет задачу. Поэтому берите вот такие качественные реле, не китайские дешевые.
Схема и рекомендации по сборке
Представленная схема плавного пуска для тороидального трансформатора требует определенного опыта работы с электрическими цепями высокого напряжения. Неправильное подключение может привести к серьезным последствиям. Поэтому если у вас недостаточно знаний и навыков, от самостоятельной сборки лучше отказаться.
В прототипе использовались следующие компоненты:
- Блок питания: HLK-PM12 (3 Вт, 12 В/250 мА).
- Реле: HF115F 012 1Z2BF (12 В/360 Ом).
- NTC-термисторы: NTC5D-11 (4 штуки, соединенные последовательно).
Последовательное соединение термисторов предпочтительнее параллельного, поскольку оно обеспечивает равномерное распределение энергии, увеличивает общее сопротивление и снижает пиковый пусковой ток, что повышает надежность системы.
Параллельное соединение, напротив, может привести к неравномерному распределению тока и снижению тепловой стабильности.
Силовые NTC-термисторы представляют собой эффективное и компактное решение для ограничения пускового тока в схемах с тороидальными трансформаторами. Но они не заменяют предохранители, которые остаются необходимыми для защиты от коротких замыканий. Использование ограничителя пускового тока в сочетании с предохранителями позволяет минимизировать риск их срабатывания и повысить надежность. Схема была успешно собрана и протестирована, показав ожидаемые результаты.
Дополнительная схема на втором рисунке, с активным плавным пускателем, подходит для реле с током до 30 мА и сопротивлением катушки более 800 Ом, что делает ее универсальным решением для многих задач. Здесь не нужно лишнее питание 12V, а также отсутствуют транзисторы.
