Блок питания 0-60В/0-20А на XY6020L

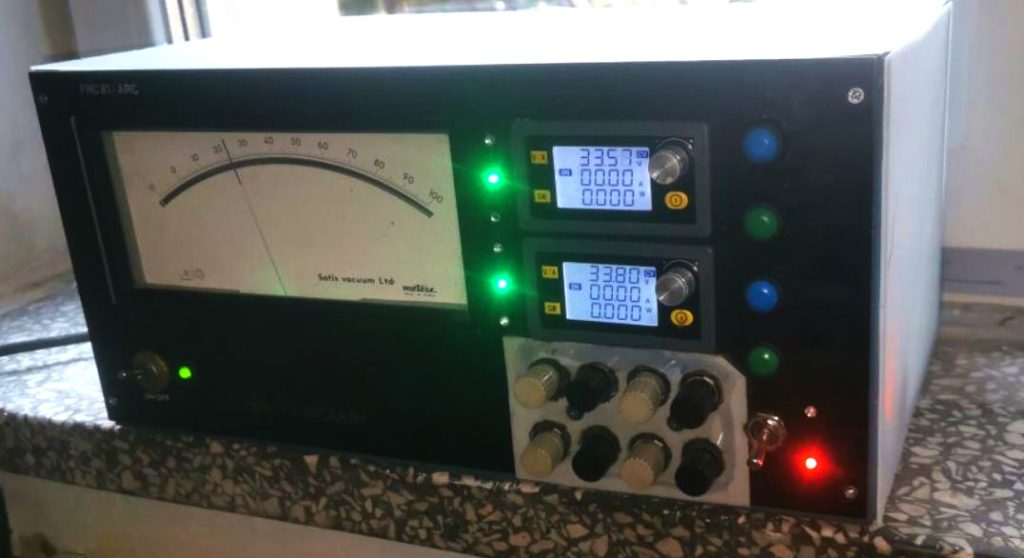

Этот блок питания представляет собой две независимые схемы с возможностью последовательного или параллельного соединения, собран он в корпусе от какого-то промышленного прибора, переделанного трансформатора 220/120В 2 кВА, 2х фильтрующих конденсаторов 22000 мкФ / 68 В, 50 А выпрямительные мосты и китайские модули XY6020L.

Эти модули представляют собой импульсные регуляторы с программным управлением на основе контроллера EG1163s, работающие в режиме CC/CV, что делает их подходящими для универсальных зарядных устройств для различных аккумуляторов. Модули хорошо сделаны и запрограммированы, позволяют измерять и регулировать напряжение с шагом 0,01 А / 0,01 В, измерять мощность, измерять входное напряжение питания, собственную температуру, защиту от пониженного и повышенного напряжения, имеют счетчик часов и ампер-часов.


Тут добавили внешнюю кнопку включения, кнопку V/A, светодиод показывающий состояние включения/выключения и набор автомобильных реле, которые при необходимости включают цепи последовательно или параллельно.

В принципе, соотношение цены и качества, а также производительности этих модулей, очень хорошее.

Эти схемы корректно стабилизируют напряжение при условии, что напряжение питания на 5 В выше установленного, в случае с этим источником питания при имеющихся в распоряжении нагрузках, получена мощность около 800 Вт при 45 В на модуль.

Естественно это не полноценный лабораторный блок питания, поэтому не проводилось точных замеров качества напряжения, но в данном случае достаточно и того, что фактически предлагает БП.
