Мощный и тонкий блок питания для ноутбука

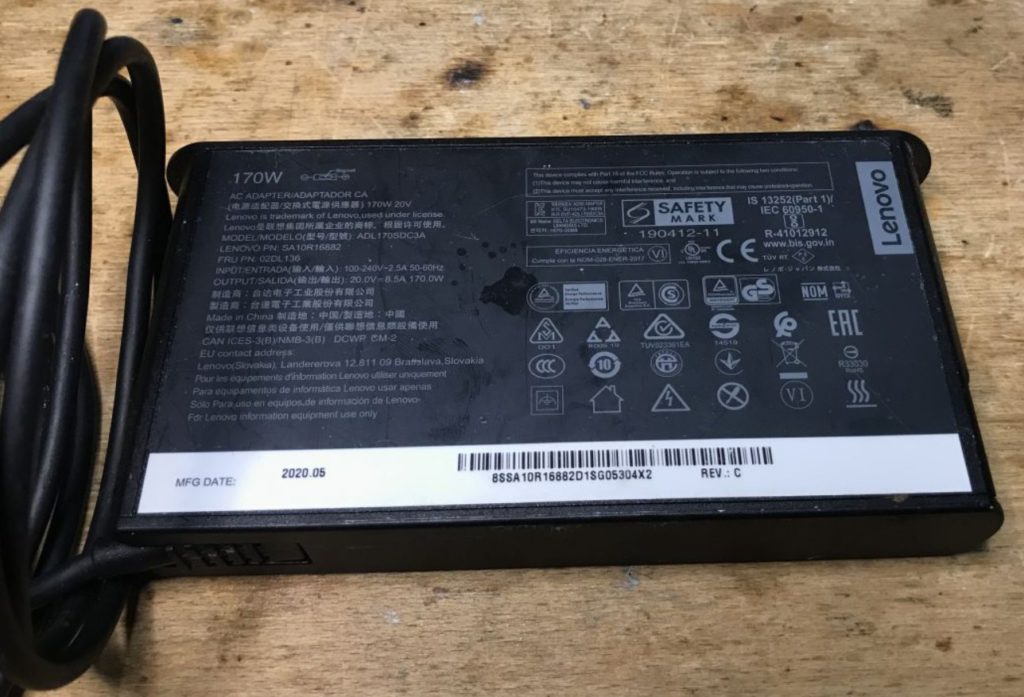

Представляем на рассмотрение и разборку конструкцию блока питания Lenovo 170W, предназначенного для ноутбука Lenovo ThinkPad Y50-70. А заинтересовал этот блок питания потому, что он очень тонкий (15 мм) и обладает большой мощностью — 170 Вт, при выходе 8,5 А на 20 В. Блок питания достался с разборки, так что ничто не мешало его раскрыть, посмотреть и описать его внутренняя схему. БП ADL170SDC3A снаружи выглядит так:

Блок питания склеен и держится на дополнительных крючках. При раскрытии не использовался традиционный метод ножа и молота (нож кладем между двумя частями корпуса и ударяем по нему молотком), а удалось поддеть плоской отверткой часть корпуса, а затем потянуть крючки с другой стороны отверткой.

Посередине алюминиевый радиатор из тонкой пластины поверх другого, прикрепленный к защелкам. Радиатор снизу требует отпайки от платы с электроникой.

Видны входные фильтры и два импульсных трансформатора.

Пятна белой пасты не случайны — она рассеивает тепло, а под ней полупроводники и ключевые транзисторы. Силовые транзисторы здесь поверхностного монтажа.

Теперь краткий анализ начинки блока питания.

Имеем здесь по очереди:

  • входные фильтры, предохранитель, конденсатор класса Х
  • выпрямительный мост
  • активный ККМ на интегральной микросхеме DAP047T (с диодом БЫВ10ЭД-600П и резьбовым транзистором);
  • полумостовая схема преобразователя, это видно по схеме подключения транзисторов, где транзисторы 6R380P6, то есть IPB60R380P6 или подобные. Контроллер полумоста — DAP048T;
  • обратная связь/стабилизация напряжения берется со вторичной стороны через оптопару EL1013
  • на вторичной стороне стоит DAS01B, это, вероятно, цепь управления напряжением/током (она вместо TL431, в ней есть опорное напряжение и операционные усилители);
  • на вторичной стороне микросхема ТЕА1995Т в корпусе SOIC8 с двумя MOSFET транзисторами с N каналом 6N8R2AL. Это контроллер синхронного выпрямителя, вместо диода Шоттки он выпрямляет напряжение на выходе инвертора.

Принципиальная схема похожего БП

Это аналогичный блок питания – БП EADP-170AF

Самые дешевые и популярные блоки питания для ноутбуков мощностью до 100 Вт обычно реализованы в топологии обратного хода, но здесь этот БП совершенно другой. Преобразователь уже полумостовой, к тому же в нем есть активная коррекция коэффициента мощности, и даже на выходе стоит синхронный выпрямитель (вместо классического диода Шоттки), который все чаще встречается в USB-блоках питания и зарядных устройствах. Кроме того, внимание привлекло значительное преимущество элементов поверхностного монтажа (даже основные ключевые транзисторы в SMD версии) и небольшая высота всей платы с корпусом – 15 мм.

Добавьте к такому преобразователю линейный регулятор или готовый модуль с вольт-амперметрами, и легко сможете получить приличный лабораторный блок питания. Тем более что такие БП можно получить за копейки в ремонтных мастерских или даже бесплатно, если у вас сгорел ноутбук от него.

И в завершении советуем ознакомится с ещё одним полезным материалом по теме – блоки питания с технологией GaN.
