Как повысить напряжение БП ноутбука

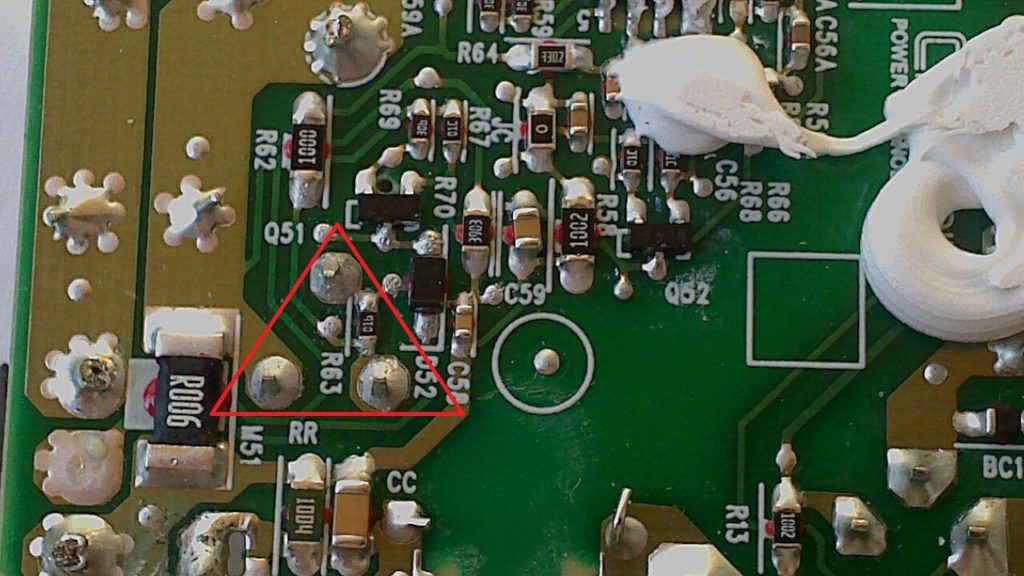

Есть блок питания от ноутбука HP Hewlett Packard 19.5V 3.33A 65W, 708778-100 –модель, A065R02CH плата. Захотелось поднять напряжение до 24 V, питать паяльник 24V 2.7A. Схемы на БП не нашёл. Вскрыл, увидел подстроечник с маркировкой 238 или 23В, на обратной стороне платы к двум его ногам запаян, R63 смд резистор, маркировка 410 (41ом), и токо ети две ноги в плате задействованы. И уходят они в глубь платы. Крутил, напряжение не менялось, вообще. Предположил узел отвечает за защиту по току. Рассмотрел плату, TL 431  нет на плате. Есть связь оптопара, операционный усилителем AS358M, и деталь (IC51)- маркировка С85 по справочнику =XC61FC2812M   СОТ-23 Детектор напряжения IC  2,8 В ± 2%, + Reset PPO, задержка Rt 200 мс. Что за деталь не понял. Проверил, на входе оптотрона 1 V,  2 и 3 нога AS358M 2,5  V,  1 =17,3 V. (проверял относительно минуса).  Понимаю есть резистивный делитель, (но в каком месте) его изменением можно поднять напряжение. Но в тупик меня завел непонятный трехногий IC51=XC61FC2812M, в котором две верхних ноги звонятся. И такую деталь я в продаже не нашёл. Уже боюсь переделывать. Опыта мало, может кто-то сталкивался с такой схемой импульсников поделитесь советом.  Красным выделил узлы-связи.

Попробуйте вначале просто запитать паяльник от этого блока питания, и посмотрите, может и этого достаточно будет.

Потеря в мощности не такая уж и большая получается (около 45вт против 55вт навскидку), к тому же на максимальной мощности паяльник может перегреваться (и регулятор мощности все равно нужен будет, даже самый примитивный ШИМ регулятор).

мне чтото подсказывает без кардинальной переделки зарядного в просто питальник ничего не получится, логика зарядного направлено на отслеживание состояния напряжения и тока заряда, паяльник генерировать напряжение не умеет потому зарядник его будет отдуплять как коротыш либо как убитую батарею и уходить в аварийный режим

  • Паяльник с регулировкой, SH72 65 Вт 12-24 В. К БП подключал, вроде мощности хватает, на больших полигонах не проверял. Но раз уже корпус раскурочил, то решил доработать, то в тупик завел IC51=XC61FC2812M, даташит читал но ничего не понял. Вот и решил задать вопрос.
