Как сделать громкий сигнал в мультиметре



Мультиметры – очень хорошие и удобные измерители, многие из которых помимо основных функций измерения U, I, R, могут измерять частоту, емкость, индуктивность и тестировать транзисторы. У многих они исправно работают в течение многих лет.

Но у них есть небольшой недостаток, – очень тихий звук. Если хоть какие-то шумы в помещении или музыка – его уже почти не слышно. И не удивительно: там стоит просто пьезоэлектрическая «пластина», приклеенная к нижней части корпуса, которая питается прямоугольным сигналом непосредственно от процессора измерителя. Звуковые эффекты такого решения естественно очень плохие.

Вместо той примитивной ЗП-шки предлагаем установить более приличный зуммер с собственным генератором и с дополнительной схемой коммутации.

Схема повышения громкости зуммера


При появлении прямоугольной волны на входе схемы, она выпрямляется с помощью диодов D1 и D2, на затворе транзистора Т1 появляется постоянное напряжение, транзистор проводит и включается зуммер.

Резистор R2 уменьшает ток, потребляемый зуммером, для экономии заряда батареи. При необходимости резистор R2 можно закоротить или подобрать другое значение (исходя из желаемой громкости).



Все это дело собрано на куске универсальной платы размерами 12х23 мм. Все компоненты SMD типа 1206. Транзистор может быть любым NMOS в корпусе SOT23.

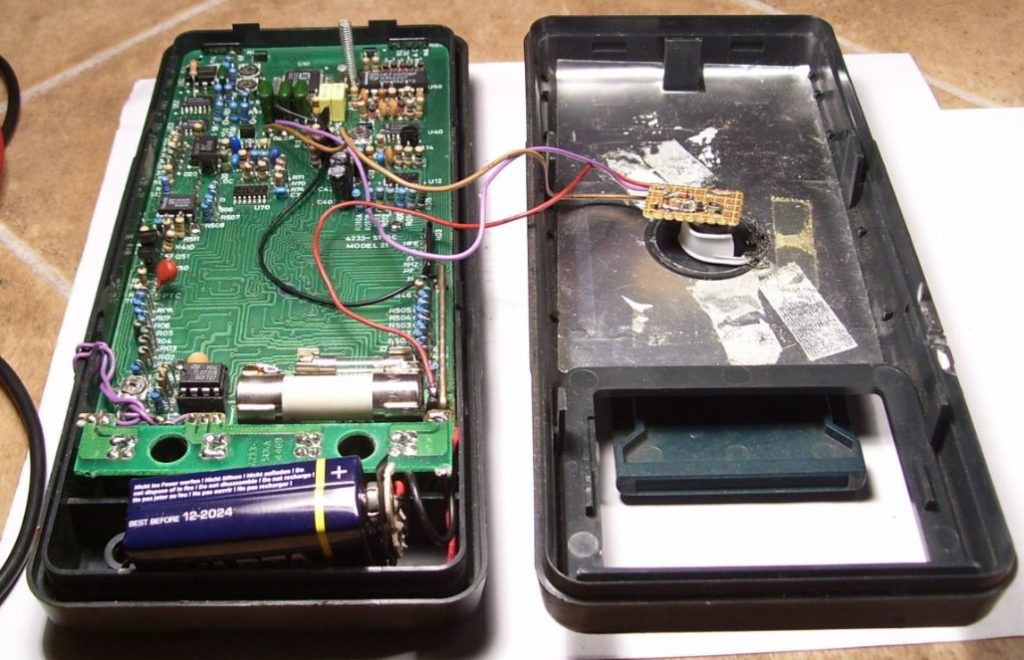

Плата подключается уже существующими двумя проводами, что шли к пьезоэлектрической пищалке, а третий дополнительный провод питания идёт непосредственно к батарее 9 В, припаян он в соответствующее место на плате мультиметра.

Теперь мультиметр стал намного удобнее в использовании и прозвонка выполняется громко и чётко.
