Перестройка блока УКВ-1-05С

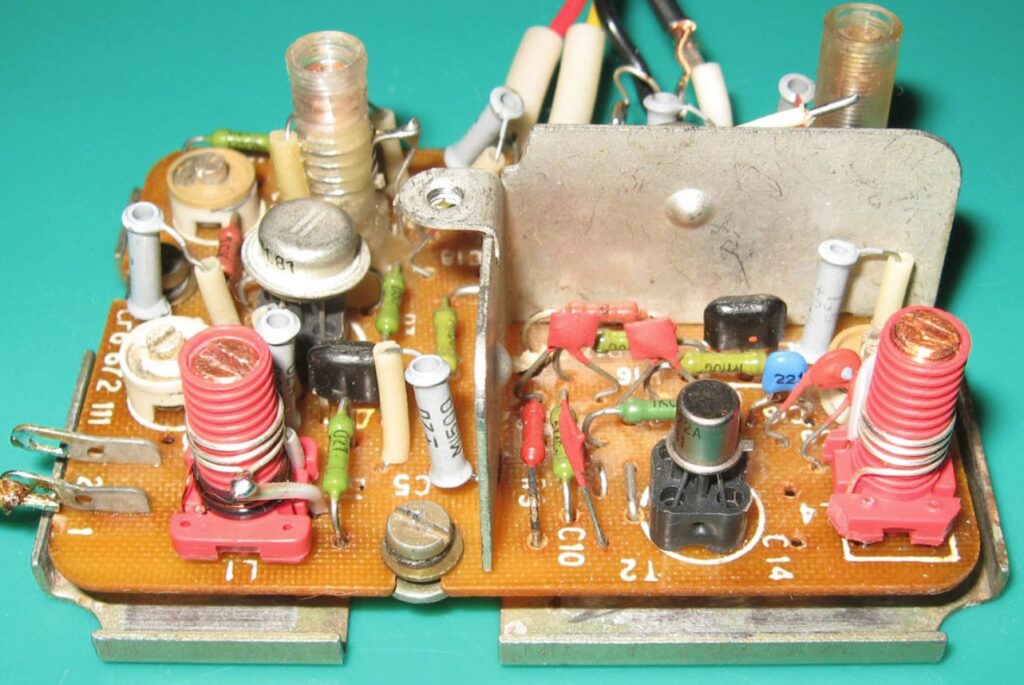

Для перетяжки частот на диапазон от 87,5 МГц до 108 МГц блока УКВ-1-05С потрачено минимум времени из за простоты переделок,даже не пользовал паяльник,согласно схемы вырезаем конденсаторы С2,С7,С13 ,при настройке контуров L1 L2 оказалось что сердечники выкручены совсем и удалены,в L3 нет сердечника,для поднятия частоты нужно ввернуть латуневый сердечник,но мне этого делать не пришлось,подстроечным конденсатором C 15 аккурат попал в диапазон нужных частот ,а конденсаторами С3 и С8 подстроил полосовые ,просто на слух,контур L4 пч крутить не пришлось,чтобы не делать шлеф ,чтобы блок лежал на столе,сбоку корпуса под фальшпанелью разметил и сделал отверстия в пластмасе ,для доступа к настроечным элементам блочка укв,после настройки закрыл крышечку блочка,потом все отверстия сбоку спрятались под фальшпанелью корпуса магнитолы,,переделовал радио времен СССР со значком качества под названием Орианда РМ-203С,выпускалась с 1985 года Симферопольским заводом «Фиолент».По тем временам смотрелся солидно,»почти Шарп» :good: с кучей крутилок на панели.

Схема блочка

Это документ в ворде

Вложения:

Будем считать что вам очень повезло с этим блоком.
Обязательно нужно заменять конденсаторы «красные флажки» их там вроде 8шт. обычно у некоторых из них выросло значение pF в несколько десятков раз, а керамические подстроечные конденсаторы не подстроить — они могут больше не вращаться. А в L3 нужно удалять один виток, тогда диапазон будет находится в середине шкалы, а так он находится на самом краю шкалы и некоторые станции могут не войти в диапазон.
