Ремонт импульсного блока питания на TOP227

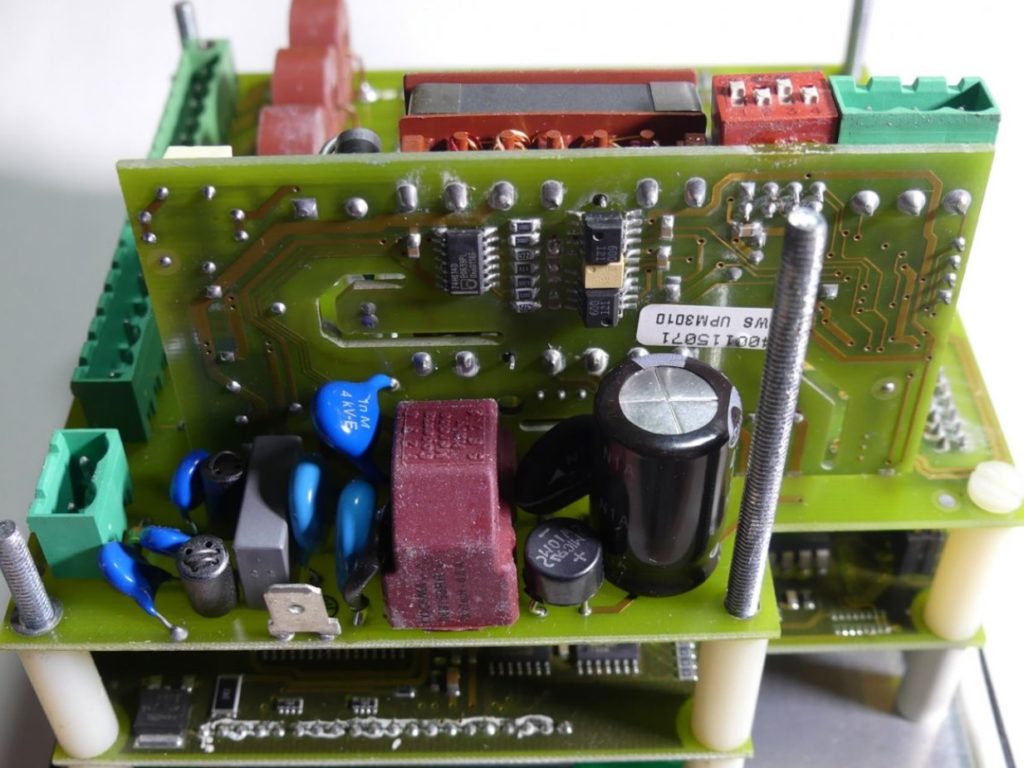

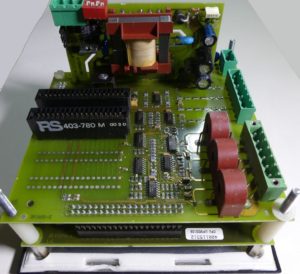

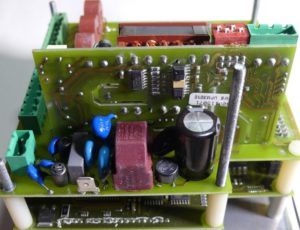

Всем привет. Недавнее тестирование цифрового измерителя мощности UPM3010 закончилось поврежденным блоком питания устройства. Придется чинить. На верхней плате расположен набор фильтров, выпрямительный мост и электролитический конденсатор, далее напряжение постоянное подается на плату блока питания. Подключив его через лампочку, оказалось, что на конденсаторе есть напряжение. Источник питания SMPS основан на чипе TOP227. Вообще ремонт ИИП – не самая простая работа, есть значительный риск взрыва или, если не соблюдать осторожность, поражения током от неразрядившегося конденсатора.

На стоке появились циклические скачки напряжения:


В документации обнаружилась интересная тестовая схема, позволяющая проверить чип TOP227, это можно сделать с помощью источника питания постоянного напряжения 40 В.

Выпаяв TOP227 стало понятно, что микросхема работает нормально, сток показывал циклическую работу:

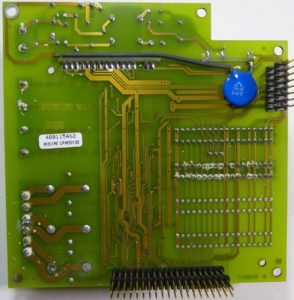

Тогда возможно это проблема с оптопарой или TL431 в цепи оптопары на вторичной стороне блока питания. После отключения оптопары от схемы преобразователь по-прежнему не запускался. Оказалось что конденсатор, видимый ниже в цепи управляющего вывода С и земли TOP227, поврежден. Он полностью потерял емкость.

Для людей, знакомых со схемами переключателей TOP, устранение неисправности, вероятно, будет тривиальной задачей. Чип допускает работу при постоянном напряжении 90 В, что значительно облегчило проверку правильности подачи напряжения на ваттметр после замены конденсатора.

Преобразователь работает на частоте примерно 100 кГц:

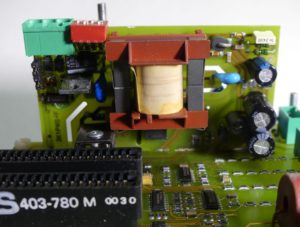

Плату блока питания установим обратно на верхнюю основную плату:

Интересное на схемафоруме:
Пример качественного самодельного усилителя звука

Схема запустилась, все это дело при 90 В постоянного тока потребляет около 1,5 Вт с включенной подсветкой и около 0,7 Вт с выключенной у ЖК-дисплея:

Остается только проверить исправен ли ваттметр и можно ли с его помощью проводить наблюдения. Но это материал для отдельной темы…
