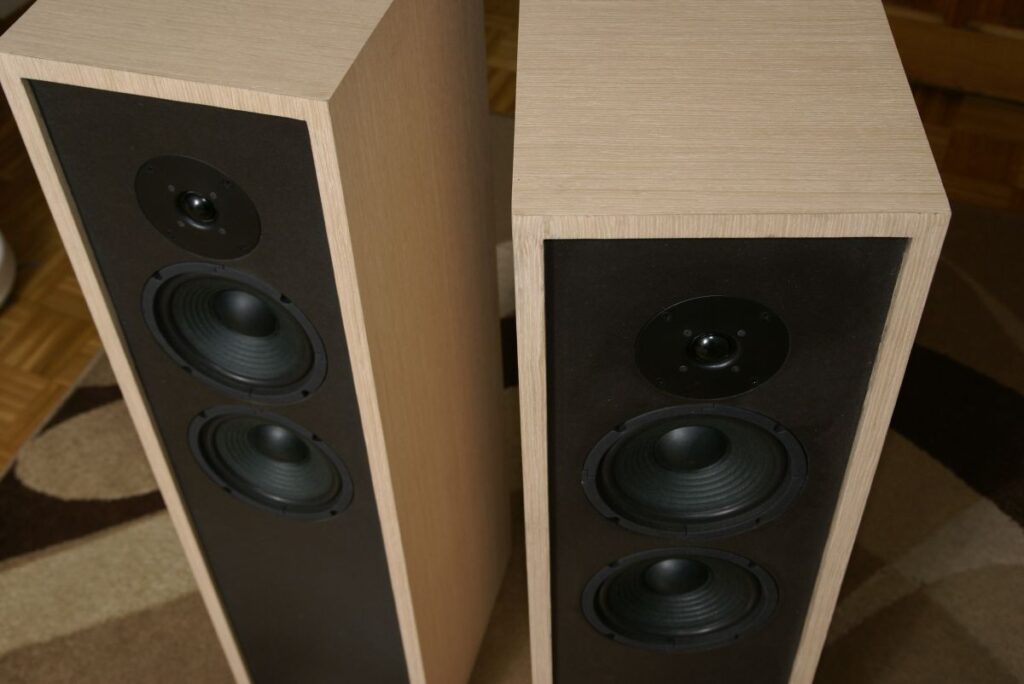

Данный проект представляет собой напольную стереосистему, выполненную в концепции 2.5D (два низкочастотных динамика с частичным разделением полосы и один твитер), с акцентом на характер звучания, близкий к классическим моделям 1970-х годов. Конструкция является развитием более раннего полочного варианта и сохраняет его идеологию: бумажный (целлюлозный) диффузор вуфера без пропитки, мягкий тканевый купол твитера и герметичное акустическое оформление.
В АС применены следующие излучатели:
| Позиция | Модель | Тип | Номинальное сопротивление | Ключевые особенности |
|---|---|---|---|---|
| Твитер | STX T.10.150.8.MSX | Мягкий купол | 8 Ω | Текстильная мембрана, выраженная середина, умеренно сглаженный ВЧ-диапазон |
| Вуфер (2 шт.) | Visaton W 170 | Бумажный НЧ/СЧ | 8 Ω (каждый) | Непокрытый целлюлозный диффузор, выраженная средняя полоса |
Два вуфера включены параллельно и работают в конфигурации 2.5D. Один динамик функционирует в полной НЧ/СЧ полосе, второй ограничен по верхнему диапазону, что позволяет усилить фундамент баса и снизить перегрузку в зоне раздела. Такое решение увеличивает акустическое давление в нижнем регистре и субъективную «масштабность» звучания без усложнения топологии кроссовера.
Корпус АС выполнен в закрытом оформлении. Выбор герметичного ящика обусловлен стремлением сохранить контролируемый импульсный отклик и предсказуемую фазовую характеристику. Закрытая схема обеспечивает естественное механическое демпфирование диффузора и корректную передачу атаки, особенно в области нижней середины. При этом геометрия корпуса выдержана в стилистике 1970-х: выраженные кромки передней панели формируют характерный внешний вид, однако создают дифракционные эффекты. Часть энергии переотражается от выступающих граней, что влияет на распределение звука в помещении и внеосевую характеристику. В данной реализации уменьшенная глубина выступа частично сместила дифракционные артефакты в более высокую частотную область, где их влияние менее критично.
Материал корпуса — МДФ толщиной 18–19 мм. Внутренний объём рассчитан с учётом работы двух параллельно включённых вуферов и активного сопротивления элементов фильтра. В процессе моделирования учитывалось влияние катушек кроссовера на электрическую добротность (Qes), поскольку их сопротивление дополнительно снижает электрическое демпфирование. Расчёты показали существенное изменение требуемого объёма при разных значениях Qtc. При классическом Qtc = 0,707 объём получался чрезмерным (сотни литров), что практически нереализуемо в бытовом формате. В результате был выбран компромиссный вариант Qtc ≈ 0,95, обеспечивающий умеренный подъём в области Fc и субъективно более «плотный» бас.
EBP динамика составляет приблизительно 63, что подтверждает целесообразность использования его в закрытом оформлении (EBP < 100). Рекомендуемый диапазон Qtc для данного излучателя — 0,7–0,9, однако с учётом влияния фильтра и параллельной работы драйверов выбранное значение около 0,95 оказалось акустически оправданным.
Кроссовер выполнен по упрощённой LC-схеме. Основная катушка низкочастотной секции — 3,9 мГн с сердечником; остальные катушки — воздушные, с проводом диаметром 1 мм. Использованы фольгированные конденсаторы. В цепь введён дополнительный конденсатор 0,47 мкФ, формирующий эллиптический характер фильтра. Это решение увеличивает крутизну спада за пределами полосы пропускания без существенного усложнения схемы и помогает подавить паразитные резонансные проявления динамиков в верхней части рабочего диапазона.
По результатам моделирования и измерений АС демонстрирует корректную осевую АЧХ, устойчивую фазовую характеристику и предсказуемый импеданс. Герметичный корпус обеспечивает хорошее подавление паразитных призвуков и контролируемый спад на низких частотах. Субъективно звучание характеризуется выраженной средней полосой и мягкой верхней серединой, с басом более насыщенным, чем в предыдущей одно-вуферной версии. Тональный баланс слегка «ретро» по современным меркам, но сохраняет естественность и музыкальность. Стереопанорама стабильна: монофонический сигнал чётко локализуется в центре сцены, виртуальные источники формируются уверенно.
Отделка выполнена шпоном по технологии горячего приклеивания. Поверхность МДФ предварительно выравнивается и грунтуется, клей наносится тонким равномерным слоем валиком как на основание, так и на шпон. После совмещения производится проглаживание нагретым утюгом от одной длинной кромки к противоположной с удалением воздуха и излишков клея. После выдержки производится фрезеровка кромок и окончательная шлифовка. Такой метод обеспечивает плотное прилегание шпона без пузырей и отслоений.
В целом имеем грамотный инженерный подход: учёт электрических потерь в фильтре при расчёте корпуса, анализ добротности системы, подбор компромиссного Qtc и сохранение заданной эстетики. Результат — напольная акустика с характерным винтажным обликом и контролируемым, насыщенным звучанием, ориентированная на комфортное прослушивание в бытовом помещении среднего объёма.
