Powerbank с беспроводной зарядкой


Попались как-то (совершенно бесплатно) почти новые аккумуляторы 18650 2000 мАч в количестве 25 шт. Собрал их в пакет 3S8P, 12,6 В – 16 Ач, добавил BMS и задумался, куда его применить. Выбор пал на самодельный повербанк. Были предположения, что аккумулятор можно было бы заряжать разными способами, в том числе и солнечной панелью, что он имеет быстрое зарядное устройство в стандарте QC3.0, индукционное зарядное устройство (беспроводное), разъем для прямого доступа к аккумулятору и встроенный MPPT конвертер для солнечной панели. Все в корпусе из 3D печати. Только пришлось купить:

Зарядный модуль QC3.0.


Модуль беспроводного зарядного устройства QI 10 Вт.

Модуль зарядного устройства USB C 5V -> 3S.

Триггерный модуль зарядных устройств QC.

Модуль индикатора заряда батареи 3S.

Также понадобился преобразователь 3S->5V для питания зарядного устройства QI. Использовался DC-DC преобразователь MP1584, который был в закромах.

Для зарядки от солнечной панели использовался преобразователь MPPT на LT3652, который собрал заранее.

Корпус с применением 3D-печати. Из-за большого размера корпуса пришлось разделить его, чтобы он поместился на столе принтера.

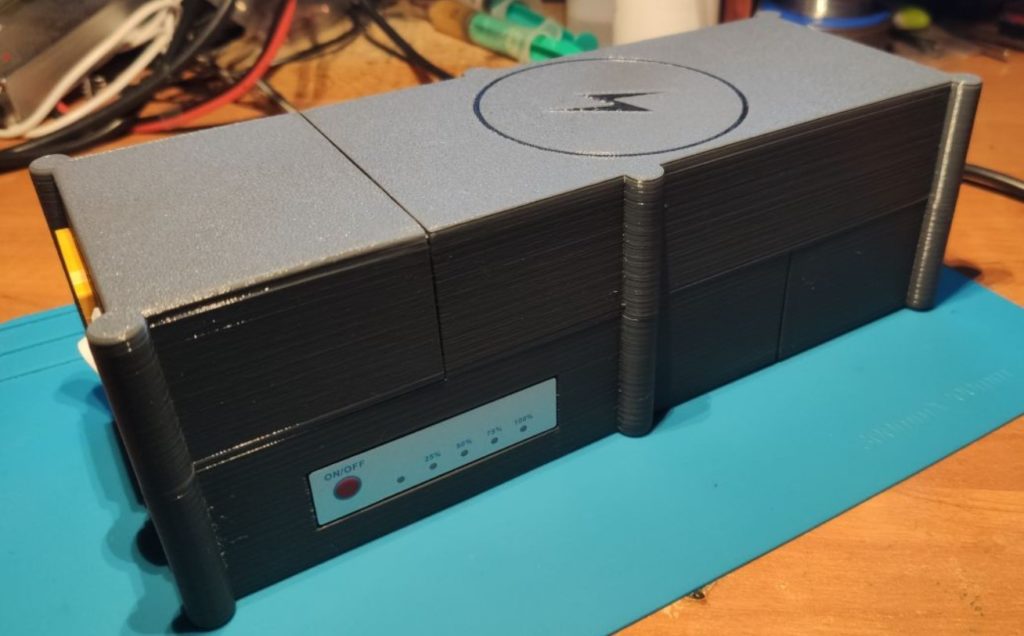

Напечатанные элементы очень хорошо подогнаны друг к другу. Получилось прилично.

Тут два разъема XT60 на передней панели. Один — это прямой ввод/вывод батареи, разумеется через BMS, другой — вход для солнечной панели на MPPT.

Выходные разъемы USB A и USB C зарядного устройства QC3.0. Входные – USB C, один для зарядки пакета от обычного зарядного устройства 5 В 2 А, другой это вход триггера QC.
