Имеется планка с маркировкой на ней SVJ320AG2 REV2 6LED 130307 . Правильно ли я понимаю, что число 320 означает стабилизированный ток 0,32 A через планку?
А какая ваттность диодов или другими словами, какой максимальный ток через них можно пропускать? Двойка после AG означает ваттность диодов на планке? Двухваттные диоды стоят? Куда Николай 78 подевался? Без него проблема…
обычно на 1 ватт
Хотелось бы, что бы все таки они были двухваттными. Я собираюсь купить пять таких планок и выбрасив подсевшие лампы подсветки поставить их в свой Филипс. Драйвер (источник тока на 320 мА) у меня уже есть.
А как же Вы подсчитаете, не зная ваттности светодиодов? Померять ток через СВД не проблема . Если 3-х вольтовый светодиод на 2,4 W ,то максимальный ток через него будет 0,8 A. А если диод одноваттный, то ток всего 0,33 A. Не зная мощности — не подсчитаешь.
Мне помогли найти ответ на мой вопрос.Диоды на планке- двухваттные. Мои хотелки-сбылись!
Это маркировка китайских копий, еще есть что указывается типоразмер светодиода. Пять стринг будет много , достаточно две или три. Яркость светодиодов что при 320 что при 100 ma будет почти идентична , поэтому лучше ток установить как можно меньше.
Я купил за 100 грн готовый драйвер, который выдает ток 320 мА при выходном напряжении от 78 до 142 вольт. Пять линеек последовательно это -90 вольт, то есть я попадаю в рабочую зону драйвера. Драйвер у меня питается от сети 220 вольт. Включать его буду через реле на 12 вольт. К сожалению китайцы позаботились о герметичности драйвера и залили его чем-то типа герметика полупрозрачного. Поэтому вносить в него изменения проблематично…
Это какая то ересь. Пять лент на полном токе это много. В том драйвере будет гораздо больше чем 320 мА. Может получится так что место изображения будет белое поле с остатками изображения. Драйвер можно использовать штатный , заменив или перемотав трансформатор.
Я разберу корпус и удалю герметик. Затем по маркировке ШИМ определю точно как уменьшить ток. И все дела. Штатного драйвера у меня нет. Я подключал этот драйвер сначало на лампу 150 вт. Он реагировал так: выдавал в течение секунды 35 вольт и отключался в защиту .Затем я подключил лампочку на 40 ватт. Драйвер выдал 148 вольт при токе 0,125 A. Лампочка горела чуть светлее, чем в пол накала. Так что больше штатных 320 мА я не видел. А на холостом ходу драйвер выдает 150 вольт ровно.Все будет нормально.Маркировка драйвера JF50A320
Транс если есть возможность, смотать, если нет , то заменить на другой, на выход простейший драйвер. В таком случае все остается на месте , ни каких дополнительных элементов, и димирование остается на месте ( если оно там есть ) Проще простого все.

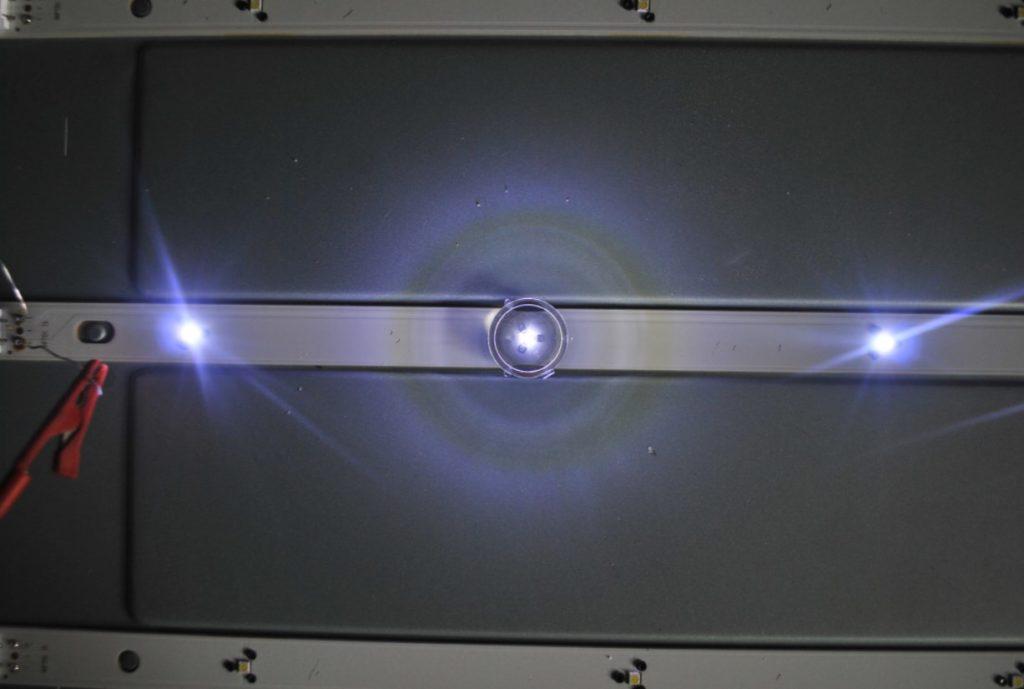

Убрал лампы и инвертор и поставил пять планок со светиками . Cделал ток через них 185 мА при напряжении на всю подсветку -88 Вольт. Мощность, выделяемая на каждом светике- 0,54 Вт.
Белые пятна (засветки) напротив светиков я устранил ,сделав тонким черным маркером ювелирные, маленькие аккуратные точки прямо в фокусе линз-колпачков рассеивателей. Точка размером 1мм на 1мм. Вот и все дела. Теперь буду убирать старый майн и ставить вместо него универсальный скалер 3663 с цифровым тюнером.
