Блок переключаемых конденсаторов для ремонта и проверки схем

Вот очень полезная штука в ремонте и проектировании электронных схем — набор ёмкостей для поиска конденсатора, который потерял емкость, путем подключения конденсатора аналогичного номинала параллельно.

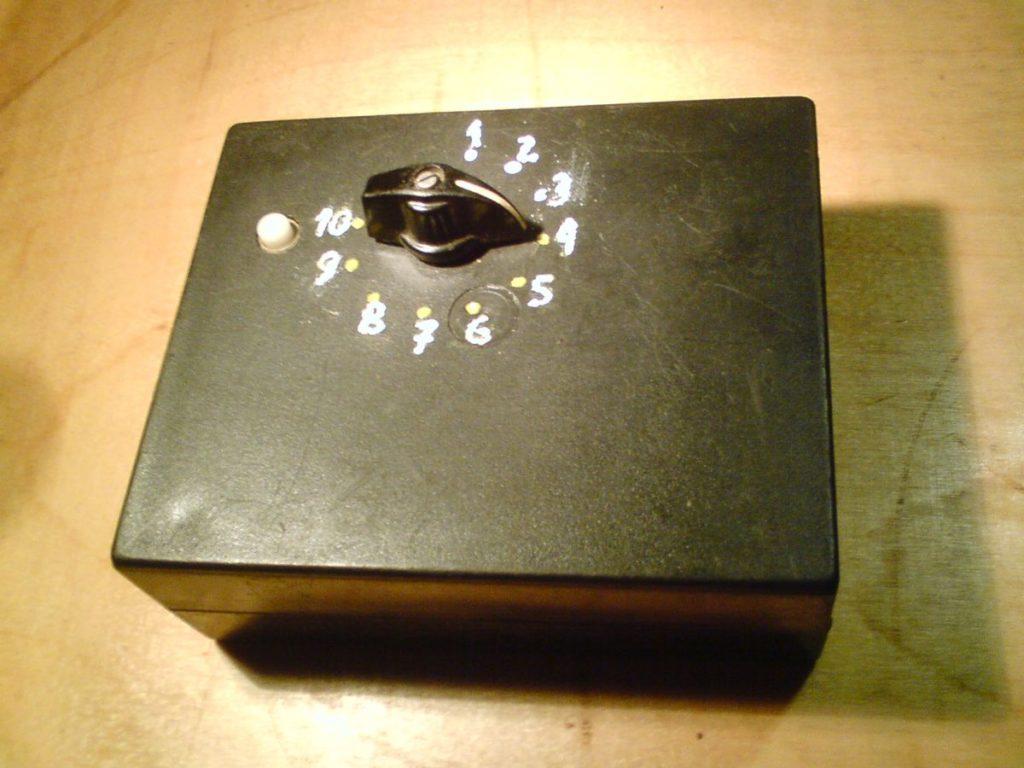

Кнопка рядом с переключателем используется для разряда внутреннего конденсатора после выполнения теста и перед следующим тестированием. Разрядка идёт через встроенный резистор 47 Ом 5 ​​Вт.

Подключается через типичные провода от мультиметра с измерительными наконечниками к входам разъема типа банан.

Список внутренних конденсаторов

  1. столбец I — положение переключателя,
  2. столбец II — емкость внутреннего конденсатора,
  3. столбец III — допустимое напряжение внутренних конденсаторов,
  4. столбец IV — тип внутреннего конденсатора SF — неполярный, EL — электролитический, так что соблюдайте полярность.

Этот набор предназначался в основном для проверки конденсаторов в оконечных каскадах усилителей низкой частоты и блокировочных конденсаторов в ВЧ цепях, поэтому самая низкая емкость в наборе составляет 47 нФ. Такой метод хорошо работает в этих схемах. Для проверки разделительных конденсаторов низкочастотных входных каскадов не подходит из-за отсутствия экранирования, также может повлиять на работу инверторов либо высоковольтных цепей — это надо учитывать.

В любом случае ставьте вольтаж побольше, а конденсаторы понадёжнее. И экранировка корпуса не помешает. Короче суть вы уловили, а там уже делайте под свои нужды.
