Вот простая модификация старого блока питания от ноутбука (а таких валяется у людей немало), чтобы вместо положенных 19 В он выдавал 12 В, как раз для многих электронных устройств. Тем более, есть проблема отсутствия фильтров против излучения помех на входе многих дешевых китайских блоков питания.

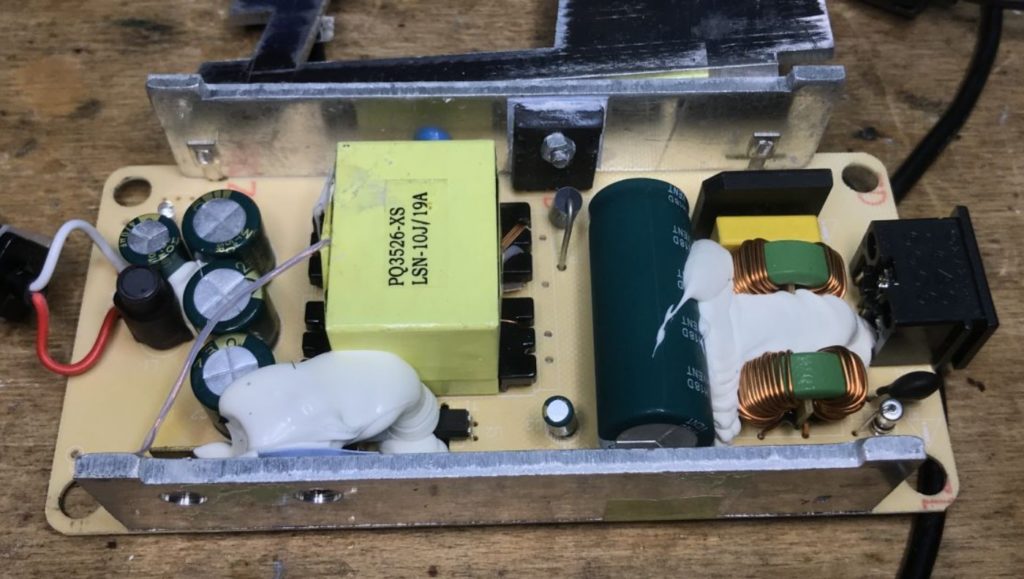

Итак, имеется адаптер для ноутбука LSN2000850-075. Внутри стандарт – радиатор и плата с деталями, где можно видеть терморезистор NTC, ограничивающий пусковой ток на входе и фрагменты фильтров от помех. Основной ключевой транзистор тут 20N60C3.
На вторичной стороне быстрый диод Шоттки с низким падением напряжения. Контроллер инвертора накладной, охлаждается термопанелью:
Также есть место для второй оптопары, она иногда используется как отдельная независимая схема защиты от перенапряжения на выходе. Если TL431 или какой-либо другой компонент выходит из строя, эта схема отключает источник питания до того, как выходное напряжение станет слишком высоким.
На вторичной стороне еще какой-то чип в SOIC MP6901, этот чип представляет собой микросхему эмулятора диода с малым падением напряжения, которая в сочетании с внешним переключателем заменяет диоды Шоттки с высоким КПД, обратноходовые. Это синхронный выпрямитель, немного более сложное, но более эффективное решение, чем диод.
Специальный драйвер, который открывает или закрывает MOSFET, чтобы отобразить работу диода Шоттки. На МОП-транзисторе меньше потерь.
Схема включения примерно такая.
Преобразование на 12 В
Процесс изменения выходного напряжения состоит в замене резисторного делителя на TL431, включая расчеты. Сначала нарисуем соединения, а потом рассчитаем резисторный делитель, чтобы получить нужные 12 В. Вот схема и примечания:
Но при такой доработке блок питания часто работает не в тех условиях, которые предусмотрены производителем, напряжение начинает скакать – будто уход в защиту. Посмотрим на схему аналогичного блока питания:
БП здесь управляет микросхемой OB2269. Однако эта схема также нуждается в питании, чтобы иметь возможность запуска, и она не питается напрямую от 220 В.
Питание контроллера преобразователя осуществляется двумя способами. В начале, сразу после запуска блока питания, схема заряжает свой конденсатор на выводе VDD через резистор (на практике несколько) довольно большого сопротивления, подключенный к линии +325 В (или сколько там после выпрямления сети, за конденсатором 400 В). Здесь на схеме этот резистор подключен к VIN, но внутри ток идет через VIN к VDD. Преобразователь тогда не работает, а когда этот конденсатор заряжается, только тогда он запускается, главный ключ открывается и выдает напряжение на трансформатор.
Тогда питание OB2269 осуществляется вторым способом, а именно вспомогательная обмотка с выпрямительным диодом, на схеме у его VDD, берет на себя обязанность его питания и питает на протяжении всей работы преобразователя.
Короче питание запускается через резисторы, а поддерживается вспомогательной обмоткой. Так почему после преобразования оно отключается?
Данная модификация уменьшила напряжение на выходе блока питания, также уменьшила напряжение, обеспечиваемое вспомогательной обмоткой, то есть конденсатор недостаточно быстро перезаряжается и со временем напряжение на нем падает слишком низко и преобразователь теряет нормальную мощность питания, поэтому он снова выполняет более медленный пусковой цикл через резисторы.
Вот что делать: протестировано несколько емкостей на выходе, под 470 – 680 мкФ и блок питания заработал стабильно. На этот раз цикл запуска занял намного больше времени, примерно несколько секунд после включения питания, но на выходе появились стабильные 12 В, способные питать мощную нагрузку.
Блок питания работает уже который месяц и хорошо справляется со своей ролью. Конечно, есть проблема с включением блока питания долгое время, несколько секунд, но пока что БП работает, и работает хорошо. А если надо повысить напряжение – смотрите эту статью.
