Усилитель 2x 100 Вт + темброблок


Наверное одна из самых популярных радиолюбительских конструкций это усилитель звука, и очень многому можно научиться, работая над ним. После долгого рассматривания схем различных усилителей (дома лежали громкоговорители мощностью 100 Вт и не было ничего для их раскачки), решено создать собственный УМЗЧ.

Предположения были таковы, чтоб усилитель был не слишком сложным, недорогим и подходил к корпусу, который имелся с разборки.

Питание: трансформатор 2×24 В 200 Вт, диодный мост 10 A и конденсаторы фильтра 4x 4700 мкФ. Корпус использовался от анахроничного DVD, который не читал уже ничего. Этот корпус идеально подходил, потому что низкие корпуса как раз для такого усилителя.


Коробка была переделана, задняя панель изготовлена из листового металла, вырезана и покрашена. Передняя панель вырезана, туда вставлена и прикручена панель из листового металла, которая была матовой (покрыта лаком). весь корпус УНЧ дважды окрашен черной краской.

Для охлаждения радиаторов использовался вентилятор с двумя режимами работы:

  1. пассивный режим – непрерывная работа с напряжением 12 В, подаваемым на вентиляторы,
  2. активный режим – вентилятор включается только при 50 градусах.

Схема предусилителя с тембрами

Предусилитель (темброблок) обычный на транзисторах, с регулировкой низких-высоких и громкости звука, это просто и очень хорошо в плане налаживания, тем более он имеет встроенный стабилизатор напряжения 18 В.

Усилитель мощности

Что касается усилителей мощности, использовались две классические микросхемы TDA7294. Они питаются от нестабильного симметричного напряжения от 10 до 40 В и могут выдавать мощность до 80 Вт на канал. Замечу, что TDA7294 сильно нагревается, поэтому требуется большой радиатор. Благодаря цепям управления MUTE можно отключить усилитель без необходимости использования основных переключателей 220 В.

Интересное на схемафоруме:
Однотактный ламповый усилитель малой мощности

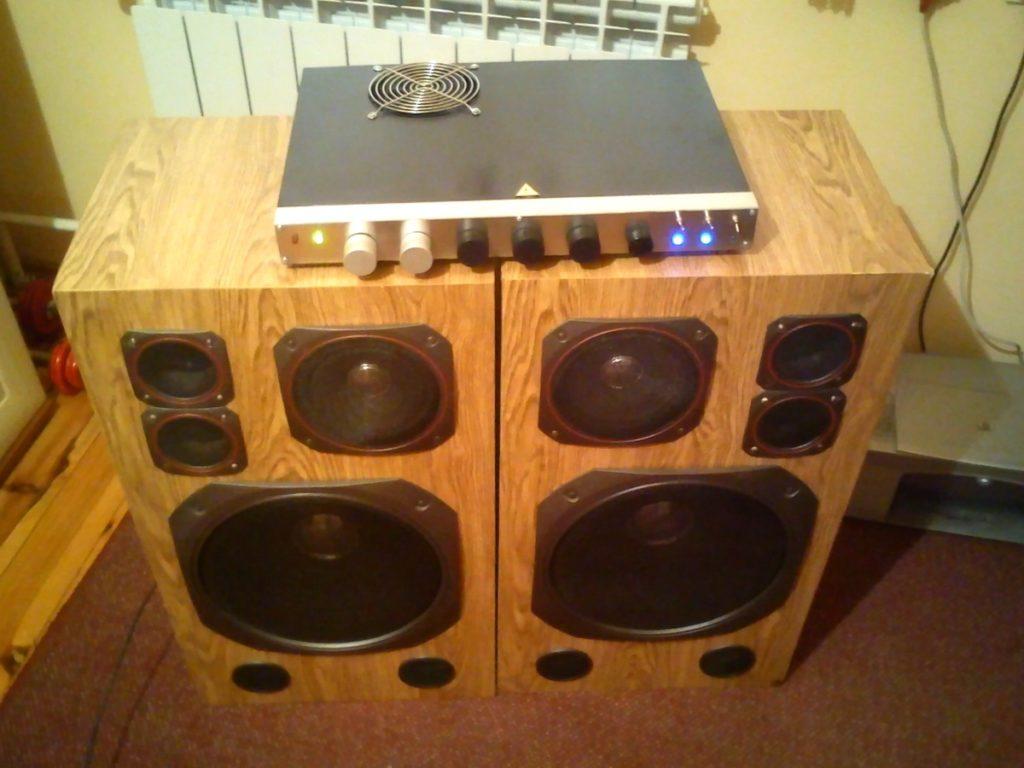

На передней панели расположены: 6 потенциометров, по 3 на канал. Регулятор громкости, низкие и высокие частоты. Два красных и зеленых светодиода, показывающих работу усилителя и переключатель на вентилятор. Планируется добавить еще два переключателя к наушникам, и возможно световую LED линейку уровня звука.

Для защиты схем использовались 2 предохранителя по 4 А для плеч источника питания и один предохранитель 1 А для сетевого питания 220 В.

Конечно не все заработало с первого раза, были моменты, когда из-за невнимательности работа тянулась часами, но, к счастью, уничтожив всего одну TDA и 4 предохранителя, всё закончилось успешно. Очень доволен звуком, в динамиках нет гула или щелчков. Звук реально очень хороший.

Рекомендации по сборке УНЧ

Но если будете повторять проект – вот замечания по схеме и сборке:

  1. Вентилятор в этой конфигурации должен быть перевернут, чтобы поддерживать конвекцию (а не обдув). Благодаря этому вентилятор может работать на гораздо меньшей скорости при том-же эффекте.
  2. Под тумблерами следует использовать шайбы или вставки, чтобы на передней панели торчало столько резьбы, сколько нужно для гайки. Это выглядело бы лучше.
  3. Светодиоды на лицевой панели размером 3 мм выглядят намного лучше чем 5 мм, и они не должны торчать так сильно.
  4. Расположение трансформатора также не очень точное, будет лучше где-то сбоку и сзади, чтобы провода 220 В не проходили через центр усилителя.
  5. Провода от потенциометров слишком длинные, их в идеале вообще не должно быть, потенциометры должны быть впаяны в плату для минимизации помех.
