Ремонт мультиметра m830b

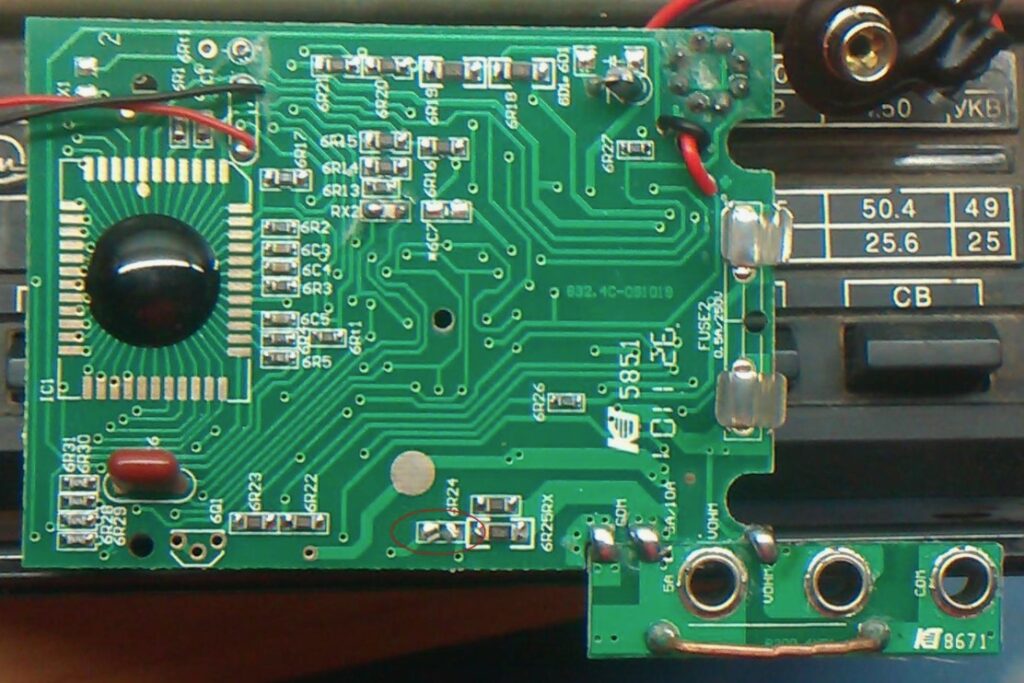

пытаюсь отремонтировать мультиметр. схему нашёл, но не понятно какие номиналы резисторов r5, r6, r7, r16. может кто-нибудь подсказать?

Посмотри по этой и сверь со своей,я так понял это у тебя делитель на эти сопротивлениях…


У меня М830В-глючит.При измерении-меняются показания. Хаотично. Пробовал менял щупы,менял батарейку—х/з что за неисправность ? Не   ронял ,не насиловал. Может,кто чего подскажет ?

А чего подсказывать?Вскрытие покажет,дело в том что именно этой серии  на моей практике уже было 5 модификаций.У меня лежит ещё в дип исполнении,естественно внуками отправлен в мир иной.Вскрывай и проверяй детали.

контакты переключателя режимов чистить надо…только аккуратно разбери, чтоб не высыпались, зафоткай как было и почисть…без фанатизма

По описанию,больше похоже,что терморезистор у тебя «крякнул».Если я правильно представляю твою схему(фото не открываются,интернет в Туркменистане суров),то резисторы R5,R6,R7 отвечают за точность показаний,обычный делитель.Если умер R5,(по аналогии с тестером DT9205A),то ничего вообще тестер не покажет.Даже прозвонка будет молчать.Иногда,на некоторых тесторах вылезает надпись HV.Если умрет R6,или R7 то обманывать будет,например при измерении резистора на 270 ком,покажет 27 ком.

А если показания прыгают,то это либо терморезистор плывет,либо конденсаторы.По крайней мере в тех тестерах,которые ко мне на ремонт приходили,проблемы были либо в конденсаторе,есть там такой,чаще неподписан ,но иногда обозначен как С6,либо терморезистор,иногда там их два,зависет от модели,как правило течет тот,что ближе к щупам.Ставить надо такой же,а то начнет обманывать.

Интересное на сайте:
Как узнать что у смартфона есть индуктивная зарядка

Инструкция по ремонту мультиметра M830B

Мультиметр M830B — это популярное устройство для измерения напряжения, тока, сопротивления и других электрических параметров. Однако, как и любая электроника, он может выйти из строя. Ниже приведено руководство по диагностике и ремонту мультиметра M830B.

Диагностика неисправностей

Перед началом ремонта определите характер неисправности. Вот наиболее распространенные проблемы:

1.1. Мультиметр не включается

  • Проверьте состояние батареи (обычно используется 9 В “крона”).
  • Проверьте клеммы батарейного отсека на наличие коррозии.
  • Осмотрите выключатель питания и соединения.

1.2. Неверные показания

  • Возможно, повреждена схема измерения (например, резисторы, транзисторы или микросхема).
  • Проверьте состояние переключателя диапазонов.

1.3. Не работает один из режимов (напряжение, ток, сопротивление)

  • Проверьте цепь этого режима (обычно защищена предохранителем или резистором).
  • Возможно, неисправен предохранитель (F1 или F2).

1.4. Экран не отображает символы

  • Проверьте контакт ЖК-дисплея с основной платой.
  • Проверьте резиновую контактную полоску (зебра-резину).

Разборка мультиметра M830B

Чтобы добраться до внутренностей мультиметра, выполните следующие действия:

  1. Отключите питание. Убедитесь, что батарея извлечена.
  2. Снимите корпус. Открутите винты на задней стороне устройства и осторожно разделите половинки корпуса.
  3. Доступ к плате. Аккуратно выньте основную плату, не повреждая контакты батарейного отсека и ЖК-дисплея.

Проверка и ремонт компонентов

3.1. Проверка предохранителей

  • На плате обычно установлены предохранители F1 и F2.
  • Проверьте их целостность мультиметром на режим прозвонки.
  • Если предохранитель перегорел, замените его на аналогичный (с тем же номиналом).
Интересное на сайте:
Самодельный контроллер поворота солнечных панелей

3.2. Проверка резисторов

  • Визуально осмотрите резисторы на наличие следов обугливания.
  • Проверьте их сопротивление мультиметром. Если номинал сильно отличается от маркировки, замените резистор.

3.3. Проверка переключателя диапазонов

  • Переключатель может загрязниться или окислиться.
  • Разберите переключатель (если возможно) и очистите его контакты спиртом.

3.4. Проверка ЖК-дисплея

  • Проверьте состояние зебра-резины (контактной полоски между дисплеем и платой).
  • Очистите контакты спиртом.
  • Если дисплей поврежден, его потребуется заменить.

3.5. Проверка микросхемы

  • Основной элемент мультиметра — специализированная микросхема (например, ICL7106). Ее замена возможна только при наличии навыков пайки.
  • Осмотрите микросхему на наличие трещин или перегрева.

3.6. Проверка пайки

  • Используйте лупу, чтобы выявить плохие или треснувшие пайки.
  • Пропаяйте проблемные соединения с использованием качественного паяльника и припоя.

Замена неисправных компонентов

  1. Подбор деталей. Убедитесь, что заменяемые компоненты соответствуют оригинальным по номиналу и характеристикам.
  2. Аккуратная пайка. Используйте паяльник с тонким жалом, чтобы избежать повреждений соседних дорожек на плате.

Сборка и тестирование

  1. Установите плату обратно в корпус, подключив ЖК-дисплей и другие элементы.
  2. Закрепите заднюю крышку корпуса и установите батарею.
  3. Включите мультиметр и проверьте все режимы работы:
    • Измерение напряжения (AC/DC).
    • Измерение тока (AC/DC).
    • Измерение сопротивления.
    • Прозвонка цепи.

Профилактика и советы по эксплуатации

  • Не превышайте предельно допустимые значения измерений.
  • Регулярно проверяйте состояние батареи и контактов.
  • Храните мультиметр в сухом месте, защищенном от пыли и влаги.
Интересное на сайте:
Самый популярный дрон L600 PRO MAX

Ремонт мультиметра M830B возможен при наличии базовых навыков работы с электроникой. Соблюдайте осторожность и тщательно проверяйте каждый компонент, чтобы восстановить функциональность устройства.
